Horizontalne nasuprot vertikalnim pumpama: Razumijevanje ključnih razlika

Vodoravne i vertikalne pumpe dvije su najčešće vrste crpki koje se koriste u raznim industrijama, od vode i poljoprivrede do proizvodnje. Oboje služe primarnoj funkciji pokretnih tekućina, ali njihovi različiti dizajni, orijentacije i operativne karakteristike dovode do značajnih razlika u njihovim primjenama i perzamansama.

Svrha ovog članka je istražiti ove ključne razlike, pružajući jasnu usporedbu njihovih dizajn, prednosti, nedostaci i tipični slučajevi upotrebe . Razumijevanjem ovih razlika, čitatelji će biti bolje opremljeni za odabir najprikladnije pumpe za njihove specifične potrebe, osiguravajući optimalnu učinkovitost, pouzdanost i isplativost.

Što je vodoravna pumpa?

A vodoravna pumpa je vrsta crpke gdje Osovina crpke orijentirana je vodoravno . Ovaj je dizajn vjerojatno najčešća i prepoznatljiva konfiguracija crpke. Tekućina ulazi u pumpu u središtu rotora i ispušta se pod pravim kutom u usisnu liniju.

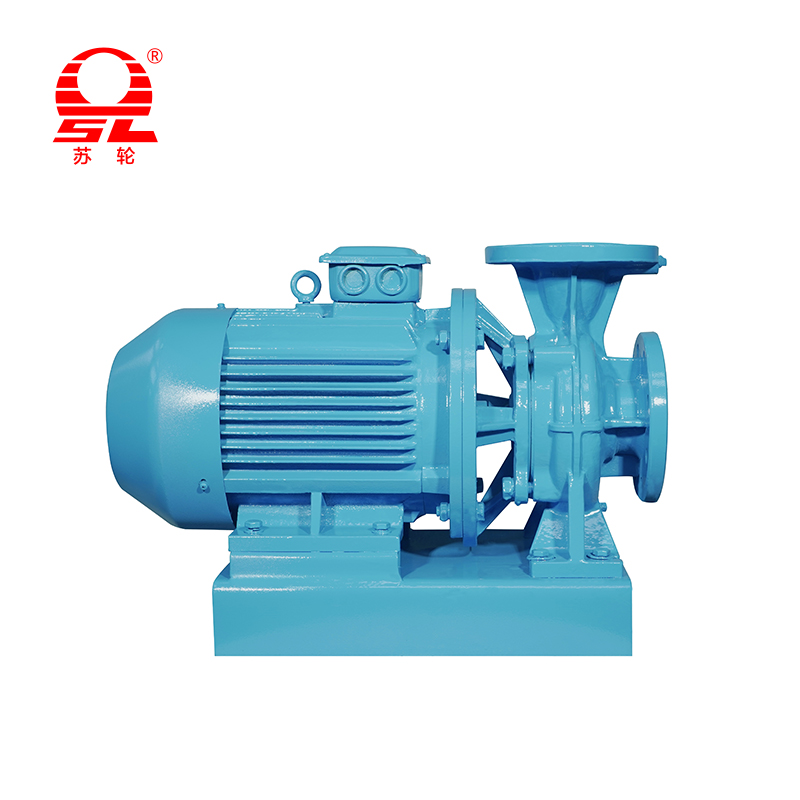

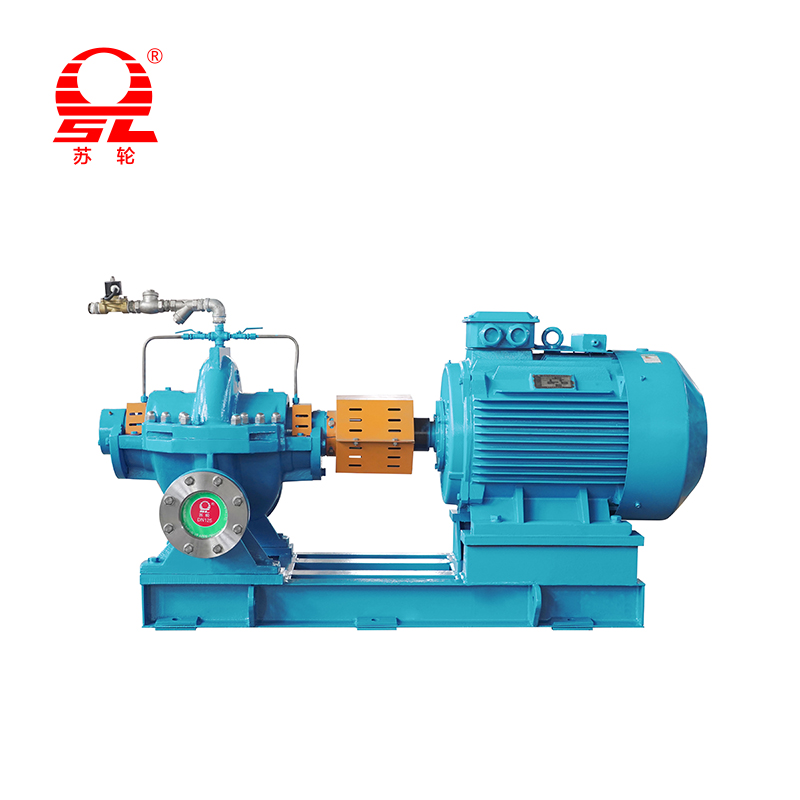

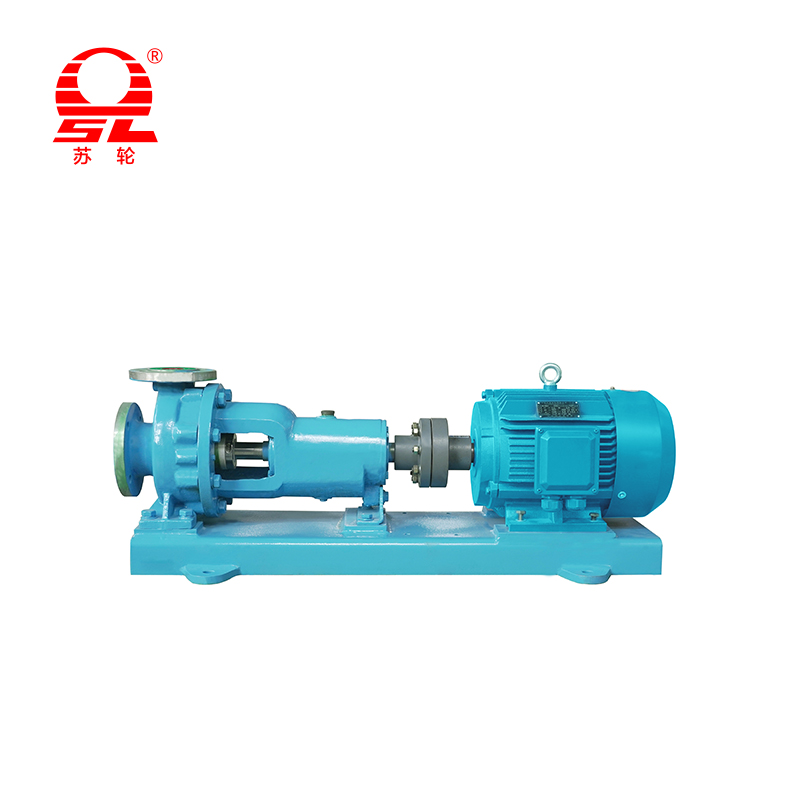

Čest je primjer Horizontalna centrifugalna pumpa , koji koristi rotirajući rotor za povećanje brzine i tlaka tekućine. Oni su vrlo svestrani i široko se koriste u aplikacijama poput Sustavi vodoopskrbe, navodnjavanje, prijenos industrijske tekućine i kemijska obrada . Njihov izravni dizajn omogućuje jednostavan pristup komponentama, što pojednostavljuje održavanje i popravak.

Što je vertikalna pumpa?

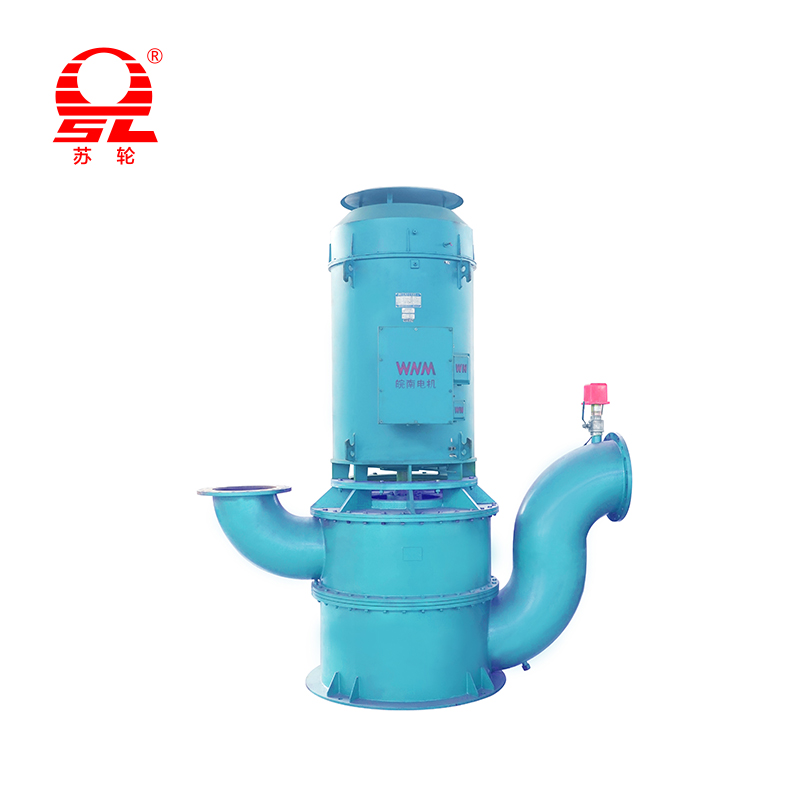

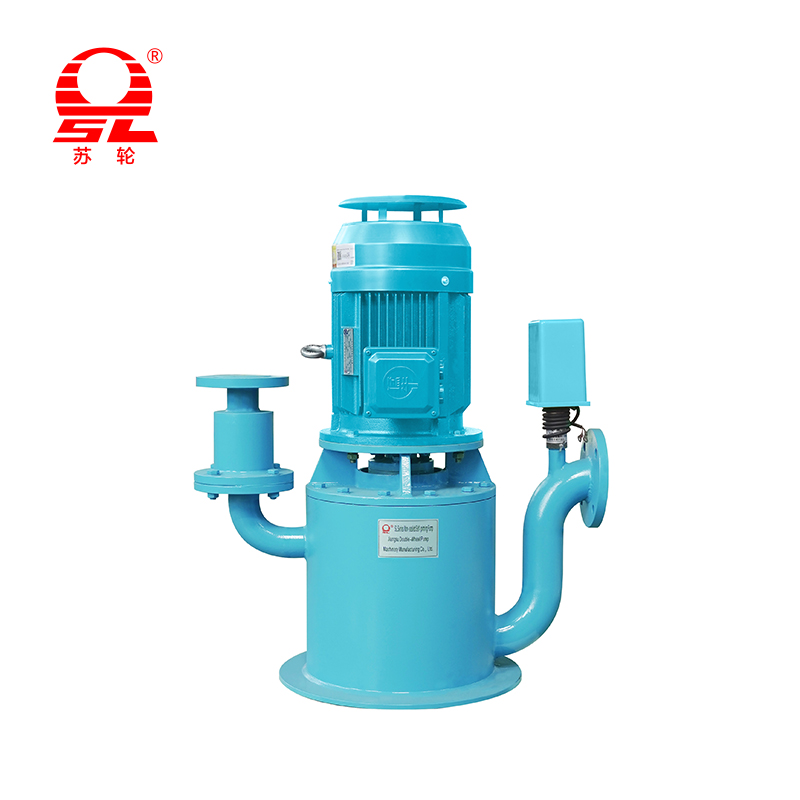

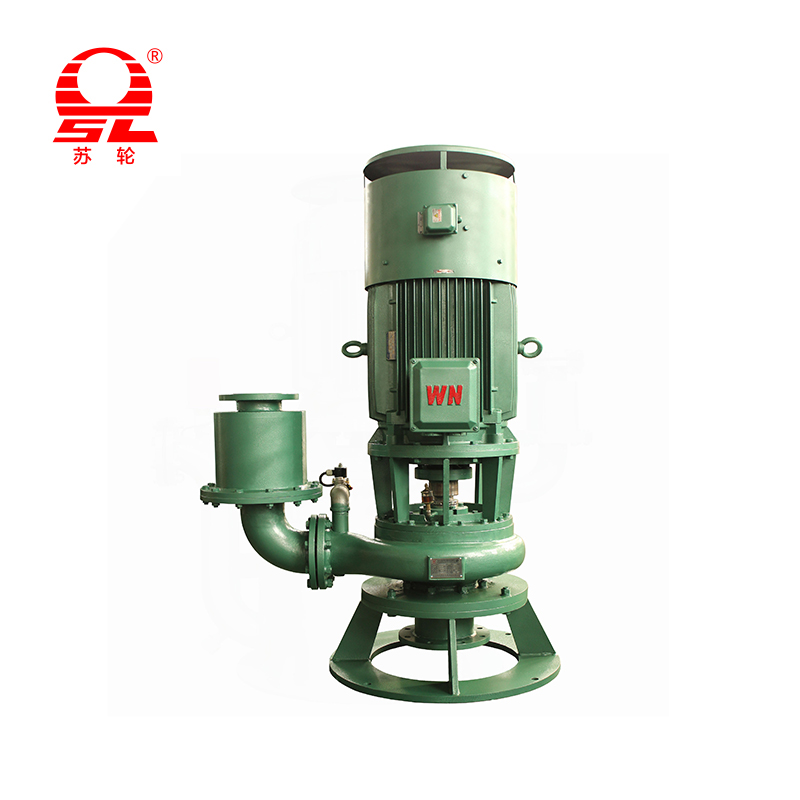

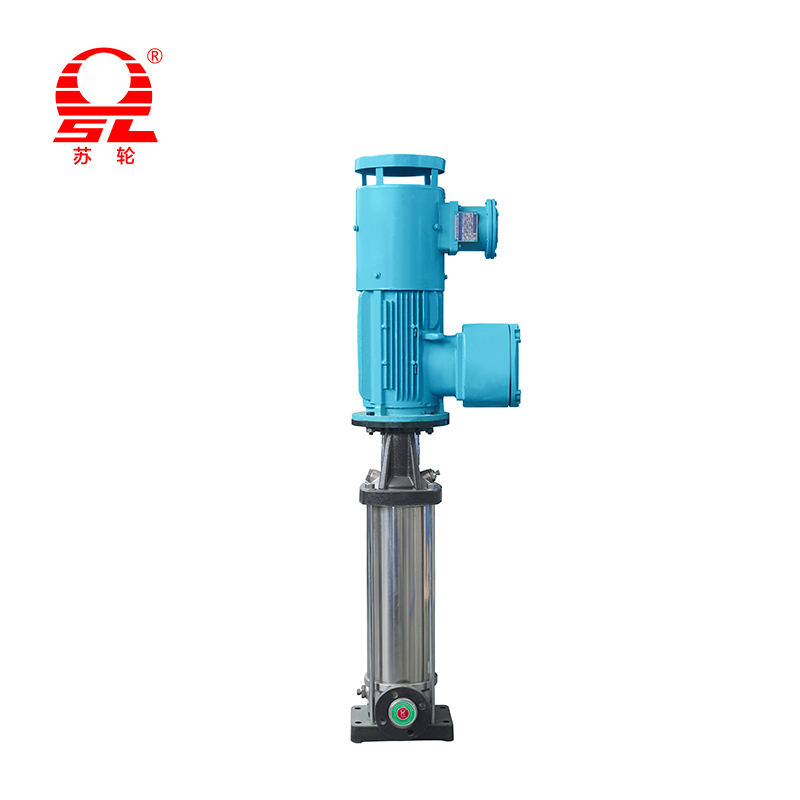

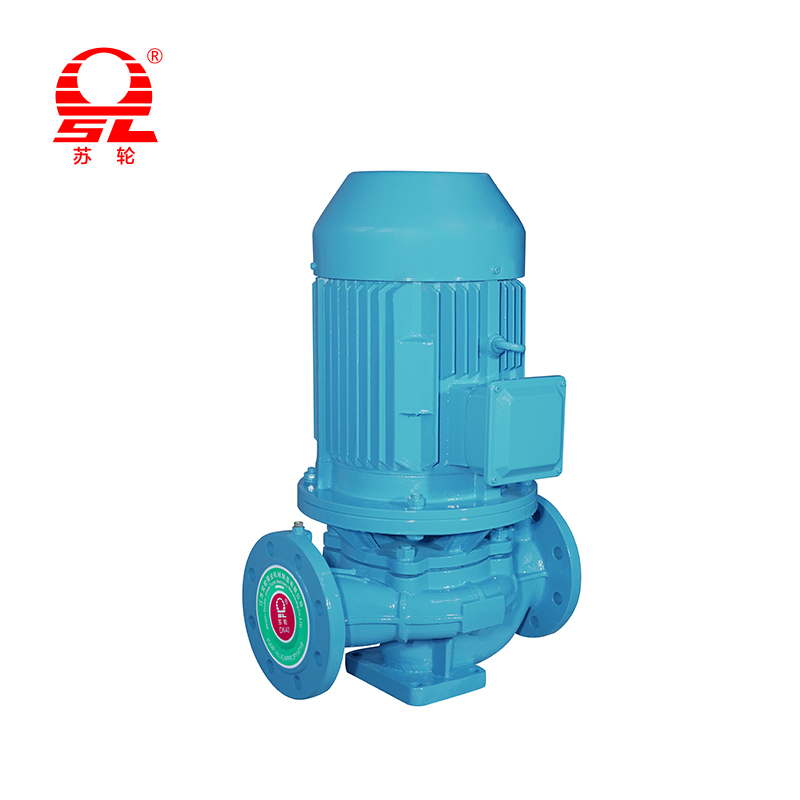

A vertikalna pumpa je pumpa gdje Osovina crpke orijentirana je okomito . Ova orijentacija omogućuje instaliranje crpke u manjem otisku, što je idealno za uske prostore. Crpka može biti djelomično ili potpuno potopljena u tekućini.

Primarni primjer je vertikalna pumpa za turbinu , koja se često koristi u dubokim bušotinama ili spremima. Druga vrsta je potopna pumpa , koja je potpuno uronjena u tekućinu. Okomite pumpe obično se koriste za primjene gdje je izvor tekućine ispod razine tla, poput Duboko pumpanje, pročišćavanje otpadnih voda i sustavi zaštite od požara . Njihov dizajn pomaže u rješavanju problema povezanih s tekućinama visoke temperature ili ograničenim raspoloživim prostorom.

Ključne razlike između vodoravnih i vertikalnih pumpi

Dizajn i konfiguracija: Najviša razlika je njihova orijentacija. Vodoravne pumpe imati a vodoravna osovina i obično su instalirani na osnovnoj ploči. To im olakšava pristup, ali zahtijeva veći prostor pod. Nasuprot tome, vertikalne pumpe imati a okomita osovina , s motorom montiranim iznad crpke. Ovaj dizajn omogućuje im da se potopljeni ili instaliraju u jamu ili jamu, što značajno smanjuje njihov otisak.

Prostorni zahtjevi: Vertikalne pumpe su jasni pobjednik za uštedu prostora. Budući da je njihov motor složen na vrhu crpke, oni imaju mnogo manji otisak stopala u usporedbi s vodoravnim pumpama. To čini vertikalne pumpe idealnim za instalacije u kojima je prostor po podu ograničen, poput malih biljaka ili pumpi. Vodoravne pumpe zahtijevati više povan prostor I za crpku i za motor, jer su oni jedan pored drugog.

NPSH (neto pozitivna usisna glava): NPSH Je li tlak u usisnom priključku pumpe potreban za izbjegavanje kavitacije. Vertikalne pumpe često su dizajnirani tako da se uroni u tekućinu, što pruža pozitivnu usisnu glavu i izvrsno NPSH izvedba . To ih čini prikladnim za primjene s niskom razinom tekućine ili onima koji upravljaju tekućinama visokih temperatura u blizini njihove vrelišta. Vodoravne pumpe može biti osjetljiviji na NPSH izdanja , kao što ih često treba postaviti ispod izvora tekućine kako bi se osigurao odgovarajući tlak u usisavanju, što nije uvijek izvedivo.

Instalacija i održavanje: Montaža for vodoravne pumpe općenito je jednostavnija i manje složena. Lakše ih je izravnati i uskladiti. Njihove su komponente lako dostupne, čineći Održavanje i popravak izravno. Za vertikalne pumpe , instalacija može biti složenija, posebno za duboke bušotine ili potopne vrste, često zahtijevaju specijaliziranu opremu za dizanje. Održavanje također je izazovniji, jer pristup rotoru i drugim potopljenim komponentama može biti težak i dugotrajan.

Prijave: Vodoravne pumpe su nevjerojatno svestrani i izbor su za ogroman niz primjena, uključujući Opskrba vodom, navodnjavanje i prijenos industrijske tekućine gdje je potreban stalni protok. Vertikalne pumpe Excel u specifičnim aplikacijama, posebno onima koji uključuju Uvjeti s niskim NPSH-om, duboko pumpanje bušotine, pročišćavanje otpadnih voda , i drugi scenariji u kojima je izvor tekućine ispod mjesta crpke. Oni se također široko koriste u Sustavi zaštite od požara Kako su pouzdani i ne zahtijevaju vanjski sustav temeljanja.

Učinkovitost i troškovi: A učinkovitost Obje vrste crpki mogu biti vrlo visoke, ali više ovisi o specifičnom dizajnu i primjeni. Međutim, vodoravne pumpe Općenito imaju blagi rub u smislu učinkovitosti za standardni prijenos tekućine, uglavnom zbog jednostavnijeg dizajna. Vertikalne pumpe u nekim slučajevima može imati manju učinkovitost zbog dužeg osovine i trenja ležaja. U smislu koštati , početna otkupna cijena a vodoravna pumpa često je niži. Međutim, kada se razmatra ukupno operativni trošak , vertikalne pumpe dugoročno mogu biti ekonomičnije za specifične aplikacije s niskim NPSH tako što izbjegavaju potrebu za skupim modifikacijama na strani usisavanja.

Tablica za usporedbu parametara

Prednosti i nedostaci

Vodoravne pumpe

Prednosti

• Lako održavanje: Primarne komponente lako su dostupne, pojednostavljujući rutinsko održavanje, inspekcije i popravke. To smanjuje zastoj i troškove rada.

• Visoka učinkovitost: Za standardne primjene prijenosa tekućine, vodoravne pumpe su često učinkovitije zbog jednostavnijeg i izravnog puta protoka.

• Svestranost: Vrlo su svestrani i široko dostupni u raznim veličinama i konfiguracijama, što ih čini prikladnim za širok raspon aplikacija.

• Niži početni trošak: U mnogim su slučajevima početni troškovi kupnje i instalacije za vodoravnu pumpu niži u usporedbi s vertikalnom pumpom sličnog kapaciteta.

Nedostaci

• Veći otisak: Zahtijeva više prostora, što može biti značajno ograničenje u objektima s ograničenim prostorom.

• NPSH Pitanja: Oni su skloniji neto pozitivnim problemima s usisnom glavom, zahtijevaju pažljivu instalaciju, a ponekad i niži položaj od izvora tekućine kako bi se spriječila kavitacija.

• Nije potopno: Horizontalne pumpe nisu dizajnirane tako da se potopljene u tekućini, ograničavajući njihovu upotrebu u određenim aplikacijama poput dubokih bunara ili sprema.

Vertikalne pumpe

Prednosti

• Manji otisak: Njihov vertikalni, složeni dizajn zahtijeva znatno manje prostora, što ih čini idealnim za instalacije u tijesnim prostorima.

• Bolji NPSH performans: Budući da su potopljeni u tekućinu, oni svojstveno imaju bolju NPSH performanse, što sprečava kavitaciju i ključno je za rukovanje visokim temperaturama ili isparljivim tekućinama.

• Učinkovito za specifične primjene: Izuzetno su učinkovite za aplikacije poput dubokog pumpanja i odvodnje učvršćivanja, gdje je izvor tekućine ispod pumpe.

• Nije potrebno temeljni temelj: Kad su potopljeni, oni se samosluđuju, eliminirajući potrebu za vanjskim sustavima za pranje.

Nedostaci

• Složeno održavanje: Pristup potopljenim komponentama može biti težak i dugotrajan, što zahtijeva specijaliziranu opremu za podizanje i povećanje troškova održavanja i zastoja.

• Veći početni trošak: Početni trošak može biti veći zbog njihovih specijaliziranih zahtjeva za dizajnom i instalacijom.

• Potencijal za nižu učinkovitost: Iako je vrlo učinkovito u njihovim specifičnim primjenama, učinkovitost vertikalne pumpe ponekad može biti niža od horizontalne pumpe u standardnim scenarijima prijenosa zbog dužeg osovine i povećanog trenja ležaja.

Odabir prave pumpe

Čimbenici koje treba uzeti u obzir

• Brzina protoka i zahtjevi za glavom: Odredite potreban volumen tekućine (brzina protoka) i visinu na koju je potrebno podići (glava). Oni su temeljni za dimenzioniranje bilo koje crpke.

• Dostupni prostor: Procijenite fizički prostor dostupan za crpku i njegov motor. Ako je prostor po podu ograničen, vertikalna pumpa može biti jedina održiva opcija.

• Karakteristike tekućine: Razmotrite vrstu tekućine koja se pumpa (npr. Čista voda, otpadne vode, kemikalije, tekućine s visokim temperaturama). To će utjecati na odabir materijala i vrstu crpke.

• Proračun: Procijenite početne troškove kupnje, troškove instalacije i dugoročne troškove rada i održavanja.

Kada odabrati vodoravnu pumpu Odaberite vodoravnu pumpu kada:

• Podni prostor nije ograničavajući faktor.

• Izvor tekućine nalazi se na ili iznad mjesta crpke.

• Jednostavnost održavanja i popravka glavni je prioritet.

• Aplikacija je potrebna svestrana, standardna otopina za prijenos tekućine.

Kada odabrati vertikalnu pumpu Odaberite okomitu pumpu kada:

• Podni prostor je ograničen.

• Izvor tekućine je ispod crpke (npr. Duboka bušotina, Sump).

• NPSH je kritična briga, poput tekućine s visokim temperaturama.

• Crpku treba potopiti za primjenu (npr. Odvodnja, otpadna voda).

Savjeti za održavanje za obje vrste crpki

Opće smjernice za održavanje

Bez obzira na vrstu crpke, dosljedno održavanje ključno je za dugovječnost i učinkovitost. A Raspored preventivnog održavanja Uvijek treba uspostaviti, uključujući dnevne, tjedne i mjesečne provjere. Ključni zadaci uključuju:

• Vizualni pregled: Redovito provjeravajte propuštanja, neobične zvukove i prekomjerne vibracije. To su često prvi znakovi problema.

• Podmazivanje: Osigurajte da se svi ležajevi i pokretni dijelovi pravilno podmažu u skladu s preporukama proizvođača. Prekomjerno podmazivanje može biti jednako štetno kao podmazivo.

• Nadgledanje performansi: Zadržite zapisnik ključnih mjernih podataka poput Brzina protoka, tlak i temperatura . Promjena ovih očitanja može ukazivati ​​na temeljni problem.

• Provjerite brtve i brtve: Pregledajte brtve i brtve ima li znakova trošenja ili curenja i odmah ih zamijenite kako biste spriječili gubitak tekućine i oštećenje sustava.

• Čistoća: Držite crpku i okolno područje čistim kako bi se spriječilo nakupljanje prljavštine i nečistoća koji mogu ući u pumpu i uzrokovati začepljenja ili oštećenja.

Specifični savjeti za vodoravne pumpe

Dizajn vodoravnih pumpi čini ih relativno jednostavnim za održavanje.

• Poravnanje: Redovito provjeravajte i ispravite poravnavanje crpke i motora. Neispravljanja je čest uzrok vibracije, preranog ležaja i kvara brtve.

• Temelj i osnovna ploča: Osigurajte da su osnovna ploča i temelj pumpe sigurni i razini. Pomicanje ili labavi temelj mogu dovesti do neusklađenosti i vibracija.

• NPSH: Obratite pažnju na usisnu stranu pumpe. A začepljeno cjedilo ili a djelomično zatvoreni ventil može ograničiti protok i uzrokovati kavitaciju, što dovodi do buke i oštećenja rotora.

Specifični savjeti za vertikalne pumpe

Održavanje vertikalnih pumpi predstavlja jedinstvene izazove zbog svoje orijentacije i lokacije.

• Osovina okomitost: Provjerite je li osovina savršeno okomita. Svako odbacivanje ili neusklađivanje može uzrokovati prekomjerne vibracije i oštećenja ležajeva.

• Podmazivanje ležaja: Obratite pažnju na sustav podmazivanja, posebno za vertikalne pumpe podmazane naftom. Motor mora biti savršeno okomit kako bi se osiguralo da ulje pravilno podmazuje ležajeve.

• Potopljene komponente: Za potopne ili pumpe s dubokim jarkama, održavanje je složenije jer se pumpa mora izvući iz izvora tekućine. To često zahtijeva specijaliziranu opremu i stručnost.

• Temelj i fugiranje: Osigurajte da su temelj i fugiranje crpke čvrsti i sigurni. Čvrsti temelj je presudan za minimiziranje vibracija i sprječavanje strukturnog oštećenja pumpe.
