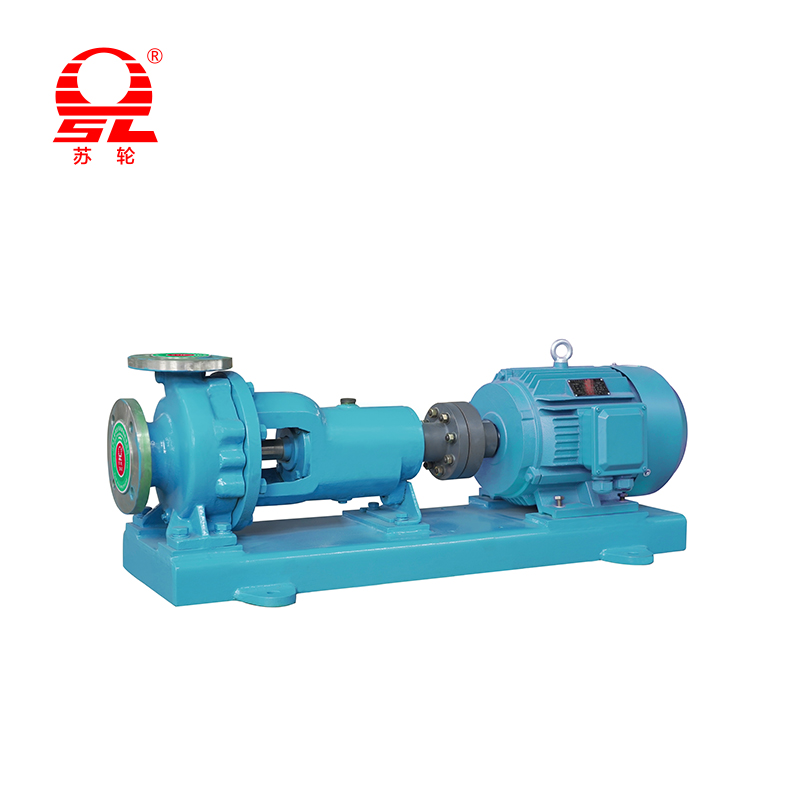

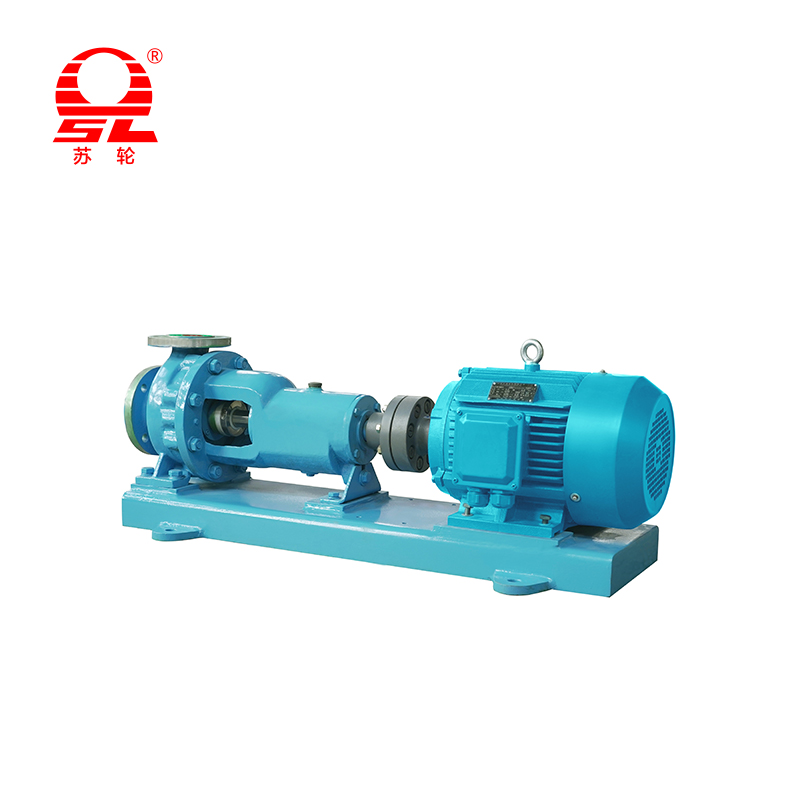

IH serija Horizontalna kemijska centrifugalna pumpa

Koje su dizajnerske značajke tijela pumpe i rotora horizontalne kemijske centrifugalne pumpe serije IH?

Koncept dizajna horizontalne kemijske centrifugalne pumpe IH serije u potpunosti odražava tehnološke potrebe za napretkom i primjenom modernih kemijskih pumpi. Tijelo crpke prihvaća horizontalnu strukturu osovine. Ovaj dizajn ne samo da optimizira postupak instalacije i održavanja opreme, već i značajno smanjuje vibracije tijekom rada, osiguravajući stabilnost crpke u različitim radnim uvjetima. Materijal za tijelo pumpe izrađen je od lijevanog željeza visoke čvrstoće ili od nehrđajućeg čelika, koji ima izvrsnu otpornost na koroziju i otpornost na habanje, a može raditi kontinuirano i učinkovito u teškim kemijskim okruženjima. Jiangsu strojevi za pumpe s dvostrukim kotačima Manufacturing Co., Ltd. Strogo slijedi međunarodne standarde za odabir materijala kako bi se osiguralo da svaka pumpa može izdržati visoku temperaturu, visoki tlak i eroziju različitih kemijskih medija, čime se učinkovito proširuje uslužni vijek opreme.
Na temelju dinamike fluida, struktura tijela pumpe IH serija Horizontalna kemijska centrifugalna pumpa Upravo je dizajniran, a protočni kanal prihvaća pojednostavljeni dizajn, koji značajno smanjuje turbulentni gubitak tekućine u pumpi i poboljšava ukupnu učinkovitost crpke. Kanal unutarnjeg protoka analiziran je računalnom dinamikom fluida (CFD) kako bi se osigurao glatki protok tekućine, smanjio gubitak energije i dodatno poboljšao performanse crpke.
Kao osnovna komponenta centrifugalne pumpe, dizajn rotora igra odlučujuću ulogu u performansama i učinkovitosti pumpe. Impeler kemijske centrifugalne pumpe IH serije prihvaća naprednu tehnologiju 3D modeliranja i prošao je više krugova hidrauličkog ispitivanja i optimizacije kako bi se osiguralo da može pružiti najbolji protok i glavu u različitim radnim uvjetima. Dizajn rotora obično uključuje dva oblika: zatvoreni i poluotvoreni, što učinkovito poboljšava učinkovitost isporuke tekućine i smanjuje gubitak protoka. Osim toga, odabir materijala za rotor također uzima u obzir otpornost na koroziju i otpornost na habanje kako bi se osiguralo da rotor uvijek održava izvrsno radno stanje prilikom rukovanja raznim kemijskim medijima.
U pogledu geometrijskog dizajna, rotor IH serije horizontalno kemijsko centrifugalno pumpa u potpunosti koristi principe dinamike fluida i razumno konfigurira broj i kut lopatica, tako da se tekućina može brzo ubrzati nakon unosa u rotove, značajno poboljšati glavu i protok crpke. Jiangsu strojevi za pumpe s dvostrukim kotačima Manufacturing Co., Ltd., nastavlja provoditi tehnološke inovacije u ovom dizajnerskom polju, nastojeći postići kontinuirano poboljšanje performansi u svakoj generaciji proizvoda, tako da je kemijska centrifugalna pumpa IH serije široko prepoznata i pohvaljena na tržištu.
Pored toga, suradnja između tijela pumpe i rotora kemijske centrifugalne pumpe IH serije prihvaća preciznu tehnologiju obrade kako bi se osigurala točnost montaže i performanse brtvljenja. Dizajn suradnje između tijela pumpe i rotora učinkovito smanjuje gubitak trenja tijekom rada i poboljšava ukupnu učinkovitost crpke. Istodobno, primjena mehaničkih uređaja za brtvljenje dodatno smanjuje rizik od curenja koji se može dogoditi u radu tradicionalnih pumpi i poboljšava sigurnost i pouzdanost opreme. Jiangsu Machinery Machinery Machinery Machinery Manufacturing Co, Ltd., napori u ovoj tehnološkoj inovaciji ne samo da proširuju radni vijek proizvoda, već i smanjuju potencijalni utjecaj na okoliš, što udovoljava strogim zahtjevima moderne industrije za zaštitu okoliša.

Koji su zahtjevi za ugradnju horizontalne kemijske centrifugalne pumpe serije IH?

Prije ugradnje kemijske centrifugalne pumpe IH serije, ključno je osigurati čvrstinu i razinu temelja. Jiangsu strojevi s dvostrukim kotačima Machinery Manufacturing Co., Ltd. preporučuje korisnicima da postave betonski temelj ispod mjesta instalacije crpke. Visina dizajna temelja trebala bi udovoljiti specifičnim zahtjevima za ugradnjom crpke kako bi se osiguralo da je ulaz vode pumpe veće od razine tekućine, čime se učinkovito izbjegava pojava kavitacije. Istodobno, ravnanje temelja treba kontrolirati unutar 1/1000 kako bi se spriječila koncentracija stresa uzrokovana neravnomjernošću, što utječe na radnu stabilnost crpke.
Mjesto instalacije IH serija kemijska centrifugalna pumpa treba odabrati u dobro prozračenom, suhom i lako održavanju područja. Razumno mjesto ugradnje ne samo da može osigurati glatku vezu između crpke i cjevovoda, već također pružiti praktičnost za naknadno održavanje i pregled. Jiangsu strojevi za pumpe s dvostrukim kotačima Manufacturing Co., Ltd., preporučuje da se visina instalacije pumpa smanji što je više moguće kako bi se smanjila visina usisavanja, smanjila opterećenje pumpe i na taj način poboljšala radnu učinkovitost crpke.
Tijekom postupka ugradnje, horizontalna korekcija tijela pumpe je vrlo važna. Upotrijebite razinu za provjeru tijela crpke kako biste osigurali da se nalazi u vodoravnom stanju, a razina treba kontrolirati unutar 1 mm/1000 mm. Ova mjera pomaže u smanjenju vibracija tijekom rada i smanjenju vjerojatnosti neuspjeha. Tehnički tim Jiangsu strojeva s dvostrukim kotačima Machinery Manufacturing Co., Ltd., naglasio je da dobra horizontalna korekcija ne može samo poboljšati radnu stabilnost crpke, već i značajno proširiti radni vijek pumpe.
Pričvršćivanje i povezivanje tijela pumpe također se ne treba zanemariti. Tijelo crpke treba biti čvrsto fiksirano na temelj s vijcima visoke čvrstoće kako bi se spriječilo pomak tijekom rada. JIANGSU strojevi s dvostrukim kotačima Machinery Manufacturing Co., Ltd. preporučuje nanošenje inhibitora hrđe na vijcima kako bi se spriječilo labavljenje zbog korozije. Osim toga, spoj ulaznih i izlaznih cijevi treba biti prirubljena kako bi se osiguralo brtvljenje veze i izbjeglo curenje vode.
Prilikom dizajniranja cijevi za uvodnu vodu, raspored cijevi treba pojednostaviti što je više moguće, a oštre zavoje i previše ventila treba izbjegavati kako bi se smanjio otpor tekućine. Promjer ulazne cijevi za vodu trebao bi se slagati s promjerom ulazne vode pumpe kako bi se osigurala stabilnost protoka. JIANGSU strojevi s dvostrukim kotačima Machinery Manufacturing Co., Ltd., preporučuje korisnicima da postave filter u cijevi za ulaz vode kako bi spriječili da nečistoće uđu u tijelo pumpe i izbjegnu habanje ili blokadu rotora, čime se osigurava uobičajeni rad crpke.
Pri postavljanju kemijske centrifugalne pumpe IH serije, ključno je osigurati da se zrak u tijelu pumpe može isprazniti na vrijeme. Preporučuje se postavljanje ispušnog ventila na najvišoj točki crpke za pražnjenje zraka u crpku prije nego što počnete izbjegavati kavitaciju. Istodobno, cijev za odvodnju pumpe treba postaviti na najnižoj točki tijela pumpe radi lakšeg održavanja i čišćenja kako bi se osigurao dugoročni i učinkovit rad crpke.
Veza između motora i tijela pumpe također treba da osigura dobru koaksijalnost. JIANGSU strojevi s dvostrukim kotačima Machinery Manufacturing Co., Ltd., preporučuje korištenje preciznih alata za poravnanje kako bi se osiguralo da se koaksijalnost motornog osovine i osovine crpke kontrolira unutar 0,05 mm za smanjenje vibracija i buke tijekom rada. Motor bi trebao biti ugrađen čvrsto, a snaga motora treba ispuniti relevantne sigurnosne standarde kako bi se osigurao siguran i pouzdan rad opreme.
Nakon dovršetka svih koraka instalacije, korisnik bi trebao provesti sveobuhvatan pregled kako bi osigurao da ne postoji curenje vode na svim vezama, veza motorne snage je normalna, a parametri tijela pumpe ispunjavaju zahtjeve za dizajnom. s
