Kako raditi sa samousisnom pumpom: koraci pri pokretanju, vrijeme punjenja i popravci kvarova

Kako samousisna pumpa zapravo izbacuje zrak iz usisnog voda

Samousisna pumpa serije WFB bez brtve koja podiže vodu 4 m od korita obično dostiže puni protok za 45 do 90 sekundi. Ako je tlak pražnjenja još uvijek jednak nakon tri minute, zaustavite motor. Crpka koja stalno juri za curenjem zraka će se zagrijati, istrošiti svoje rotirajuće dijelove i još uvijek neće isporučiti ništa, a uzrok je u velikoj većini slučajeva na usisnoj strani.

Razlog zašto dominira usisna strana je jednostavan. Samousisna pumpa nije vakuumska pumpa. Nema poseban uređaj za obradu zraka montiran pokraj njega. Koristi tekućinu koja se već nalazi u vlastitom kućištu za izvlačenje zraka iz usisne cijevi u ponovljenim prolazima. Sve što propušta zrak natrag ili smanjuje volumen tekućine dostupne za te prolaze, usporava proces ili ga potpuno zaustavlja.

Unutar kućišta nalazi se prevelika komora za punjenje koja okružuje i nalazi se iznad rotora. Prije prvog pokretanja, tu komoru treba napuniti tekućinom kroz čep za punjenje dok ne dosegne označenu razinu ili prelije. Ta pohranjena tekućina je jedini alat koji pumpa ima za kretanje zraka.

Kada se motor pokrene, impeler izbacuje pohranjenu tekućinu prema van. Tlak na oku impelera pada ispod atmosferskog tlaka, pa se zrak iz usisnog voda uvlači i miješa s tekućinom. Smjesa se gura u komoru za odvajanje na ispusnoj strani, gdje se usporava, zrak se odvaja i izlazi kroz ispusni priključak, a tekućina pada natrag u ušicu impelera da se ponovno izbaci. Svakim prolazom uklanja se dio stupca zraka u usisnom vodu. Kada je cjevovod pun tekućine, punjenje je dovršeno i tlak ispuštanja se penje do radne točke.

Taj ciklus objašnjava tri stvari koje operateri često griješe. Vrijeme punjenja proporcionalno je volumenu zraka koji se mora ukloniti, zbog čega je dugom ili prevelikom usisnom vodu potrebno više vremena nego kratkom izravnom. Malo curenje zraka koje se nikada ne bi pokazalo na tlačnoj probi može dodati minutu ili više, jer pumpa stalno puni istu cijev. A razina tekućine u kućištu važna je jednako kao i bilo koji mehanički dio, jer napola napunjeno kućište ima manje dostupnih prolaza u minuti.

Dizajn bez brtvila uklanja jedan od najvećih izvora problema. U WFB i sličnim nezabrtvljenim samousisnim crpkama, osovina ne prolazi kroz stijenku kućišta na rotirajućoj brtvi, tako da nema mehaničke brtvene površine za zarez, nema žlijezda za kapanje i nema brtvene šupljine za ispuštanje zraka. Na crpkama koje koriste mehaničku brtvu, brtva je normalan trošni dio i postaje put zraka nakon što se lica istroše.

Razlika se vidi pri puštanju u pogon. The nezabrtvljena automatska samousisna pumpa obitelj je napravljena za poslove gdje je usisni vod dugačak, pumpa se nalazi iznad površine tekućine i nitko nije dostupan za ponovno punjenje kućišta svake smjene.

Učinak punjenja je mjerljiv i vrijedi upisati brojke u zapisnik o puštanju u pogon. Donja tablica daje realistične raspone za čistu vodu na 20 stupnjeva Celzijusa s kućištem napunjenim do označene razine i usisnim vodom za jednu veličinu većim od ulaza pumpe.

Provjere prije pokretanja koje odlučuju hoće li se pumpa uopće napuniti

Većina grešaka u punjenju nastaje prije nego što se motor uključi. Šest provjera traje desetak minuta i uklanja većinu njih.

Serija samousisnih pumpi WFB bez brtvila Serija samousisnih pumpi bez brtvi za kemijske, komunalne i pročišćivače vode; njegov dizajn bez brtvi smanjuje rizik od curenja prilikom pripreme i održavanja. Pogledajte proizvod →

Dvije od ovih provjera zaslužuju stalno mjesto u rutini operatera: razina kućišta i nepropusnost usisnog voda. Oni između sebe čine većinu poziva koji počinju s pumpom koja neće podići vodu.

Početni slijed, korak po korak

Postupak u nastavku odgovara vodoravnoj samousisnoj pumpi na mokrom koritu s nožnim ventilom, koja pokriva većinu zadataka odvodnje, prijenosa i otpadnih voda. Vertikalne instalacije i instalacije s dugim vratilom slijede istu logiku s različito raspoređenim ventilima.

1. Provjerite je li pumpa napunjena do označene razine. Ako se kućište ispraznilo od zadnjeg rada, ponovno ga napunite kroz čep za punjenje.
2. Otvorite usisni ventil do kraja i ostavite ga otvorenim. Prigušivanje usisne strane samousisne pumpe izaziva kavitaciju i usporava ciklus uklanjanja zraka.
3. Postavite ispusni ventil na četvrtinu do trećine otvoren. Zrak lakše napušta kućište zbog niskog protutlaka.
4. Provjerite nije li ispusni vod već pun tekućine pod pritiskom iz drugog izvora. Ispuštanje pod tlakom može gurnuti vodu natrag u kućište i poplaviti komoru za punjenje.
5. Pokrenite motor i gledajte ampermetar radije nego cijev. Tijekom rukovanja zrakom struja je blizu praznog hoda; kako tekućina pristiže penje se prema radnoj točki.
6. Poslušajte promjenu u bilješci. Mješavina zraka i tekućine proizvodi hrapav, nadirući zvuk, koji postaje stabilan i tih kako posljednji zrak izlazi.
7. Pazite na mjerač tlaka na ispusnom vodu. Trebao bi se početi penjati unutar očekivanog prozora pripreme iz gornje tablice.
8. Ako nema porasta tlaka u roku od tri do pet minuta, zaustavite motor i istražite. Nastavak rada bez protoka tekućine zagrijava kućište i oštećuje brtve, ležajeve i habajuće prstenove.
9. Kada se protok uspostavi, polako otvorite ispusni ventil do radne točke. Podesite protok s ispusnim ventilom, nikada s usisnim ventilom.
10. Zabilježite usisni vakuum, ispusni tlak i struju motora na radnoj točki. Usporedite ih s objavljenom krivuljom za model pumpe.
11. Provjerite područje brtve i žlijezdu. Mehanička brtva ne bi trebala pokazivati ​​vidljiv mlaz, a nabijena žlijezda bi trebala kapati polako i postojano, umjesto da se osuši.
12. Nakon trideset minuta stabilnog rada, ručno ili kontaktnim termometrom provjerite temperaturu kućišta ležaja i poslušajte nove vibracije ili buku.

Kako normalno izgleda na mjeračima

Zapisi o puštanju u pogon korisni su samo ako operater zna koja očitanja ukazuju na ispravan rad. Na pumpi koja podiže 4 m čiste vode u svojoj projektnoj točki, sljedeći je uzorak tipičan.

• Usisni vakuum mjerač: stabilno očitanje između 0,02 i 0,05 MPa, bez brzih fluktuacija. Mjerač koji se snažno njiše sugerira da pumpa vuče komade zraka.
• Manometar na ispusnom tlaku: stabilan na ili blizu proračunskog tlaka, s blagim padom kako se protok povećava kroz otvoreni ispusni ventil.
• Ampermetar: na ili ispod struje punog opterećenja s natpisne pločice, stabilan nakon završetka punjenja. Očitavanje koje se polako penje tijekom vožnje obično znači da se tekućina zagrijava ili da je ispuštanje pretjerano prigušeno.
• Protok: unutar plus ili minus deset posto projektirane brojke kada se mjeri na radnoj točki.
• Zvuk i vibracije: ravnomjerni, bez pucketanja koje ukazuje na kavitaciju ili ritmičkog kucanja koje ukazuje na probleme s ležajem ili poravnanjem.
• Područje brtve: osušite na mehaničkoj brtvi ili kontroliranim kapanjem na nabijenu žlijezdu.

Odstupanje od tog obrasca je najranije upozorenje koje daje samousisna pumpa. Rastući vakuum s opadajućim tlakom ispuštanja ukazuje na začepljeno sito ili djelomično zatvoren usisni ventil. Pad vakuuma s nepromijenjenim tlakom pražnjenja obično znači da je razina usisnog izvora pala i crpka počinje uvlačiti zrak. Rastuća struja s nepromijenjenim točkama protoka prema mehaničkom otporu ili višoj viskoznosti tekućine od one za koju je crpka odabrana.

Zašto se vrijeme punjenja pomiče nakon puštanja u rad

Crpka koja se napunila za 60 sekundi tijekom puštanja u pogon, a sada joj je potrebno četiri minute, nije promijenila svoj dizajn. Nešto se u sustavu promijenilo. Grafikon ispod prikazuje relativni doprinos uobičajenih uzroka, mjeren na dizalu od 4 m s usisnim volumenom od 22 litre.

Rangiranje je dosljedno za sve instalacije i to je razlog zašto se usisni vod provjerava prije impelera. Popravak curenja na brtvi ne košta ništa i uzrokuje više kašnjenja od istrošenog rotora. Međutim, unutarnje trošenje je bitno i ono mijenja oblik krivulje, a ne početnu točku: pumpa s otvorenim zazorom habajućeg prstena gubi i brzinu punjenja i vršnu visinu.

Čimbenici koji detaljnije utječu na vrijeme punjenja vode, uključujući temperaturu i geometriju cijevi, obrađeni su u ovoj bilješci o čimbenici koji utječu na vrijeme pripreme , koju vrijedi pročitati uz zapisnik o puštanju u pogon.

Tablica grešaka: Simptom, vjerojatni uzrok, korektivna radnja

Dijagnostika na terenu najbolje funkcionira kada se simptom poveže s najvjerojatnijim uzrokom prije nego što se bilo koji dio rastavi. Donja tablica pokriva greške koje se najčešće prijavljuju na samousisnim instalacijama.

Radna omotnica: rad na suho, čvrste tvari, temperatura i viskoznost

Sposobnost samousisavanja i tolerancija rada na suho dva su različita svojstva, a njihovo brkanje je skupo. Crpka koja vuče vlastitu snagu i dalje treba tekućinu unutar kućišta za hlađenje i podmazivanje rotirajućih dijelova. Deset do šezdeset sekundi rada samo na zrak tijekom normalnog ciklusa punjenja je bezopasno. Deset minuta nije.

Tamo gdje proces ne može jamčiti tekućinu na usisu, dvije opcije rade pouzdano. Prva je kontrola razine tekućine koja zaustavlja motor prije nego što se korito isprazni, pomoću prekidača s plovkom ili elektroda spojenih na starter. Drugi je dizajn koji tolerira povremeni suhi rad, što je jedan od razloga zašto je WFB konstrukcija bez brtve uobičajena u odvodnji i opskrbi otpadnim vodama: bez rotirajuće brtvene strane koja bi se postigla, način kvara pri kratkotrajnom suhom radu je daleko manje ozbiljan.

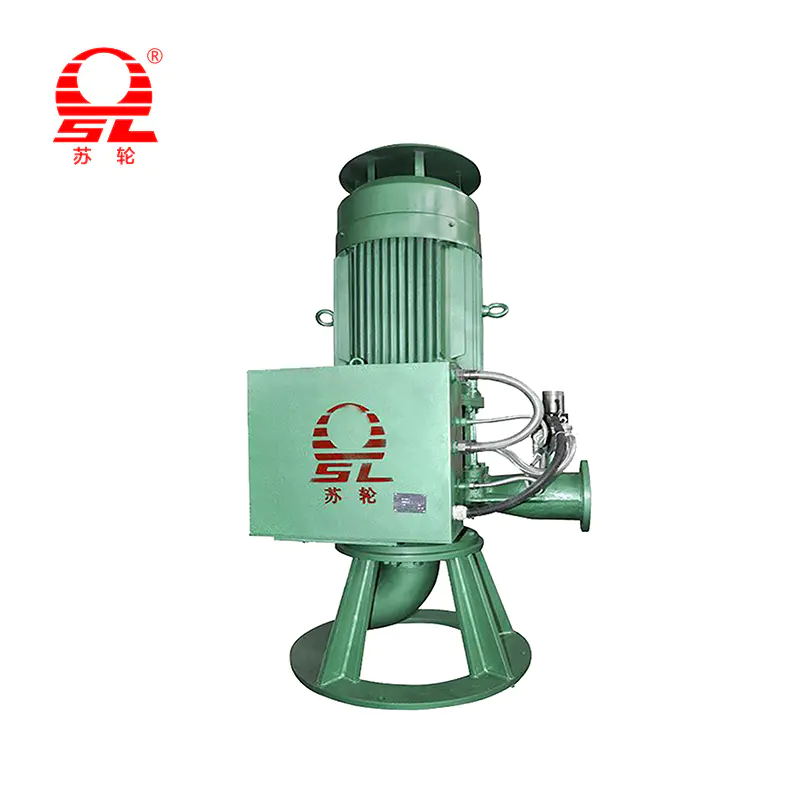

GJB visokoučinkovita automatska samousisna pumpa Automatska samousisna pumpa s inteligentnom kontrolom i kompaktnom okomitom strukturom, prikladna za kemijske, farmaceutske, kanalizacijske i navodnjavačke zadatke s različitim materijalima. Pogledajte proizvod →

Rukovanje čvrstim tvarima zasebno je pitanje odabira. Samousisne pumpe za otpad prolaze kuglice od otprilike 25 mm do 76 mm, ovisno o modelu i vrsti impelera, a cjedilo na usisnom vodu mora biti dovoljno grubo da ne zalijepi iste krute tvari. Na poslovima gnojnice, materijal rotora i razmak između rotora i habajuće ploče odlučuju o životnom vijeku više od veličine crpke.

• Viskoznost: centrifugalne samousisne pumpe najbolje rade ispod otprilike 100 cSt. Iznad toga, protok i visina brzo opadaju i pumpa s pozitivnim pomakom obično je bolji odgovor.
• Temperatura: standardna kućišta odgovaraju tekućinama do oko 80 stupnjeva Celzijusa. Iznad toga odredite ležajeve za visoke temperature, odgovarajuće brtve i brtvu kompatibilnu s tekućinom i očekujte da će se vrijeme punjenja produljiti kako raste tlak pare.
• Usisna potopljenost: držite najmanje jedan i pol promjera cijevi tekućine iznad usisnog ulaza kako biste spriječili stvaranje vrtloga i povlačenje zraka prema dolje.
• Neto pozitivna usisna visina: uvijek držite marginu od najmanje 0,5 m iznad potrebne vrijednosti, a više za vruće tekućine.
• Radni ciklus: kontinuirani rad je normalan. Česti start-stop ciklusi opterećuju motor i brtvu, stoga dimenzionirajte kontrolni spremnik koji omogućuje najmanje četiri startanja po satu najviše.

Isključivanje, stanje mirovanja i ponovno pokretanje

Zaustavite samousisnu pumpu svaki put na isti način, jer nedosljedno isključivanje pretvara kratko ponovno pokretanje u puni ciklus punjenja.

1. Polako zatvorite ispusni ventil kako biste smanjili protok bez stvaranja skoka tlaka u cjevovodu.
2. Zaustavite motor i pustite pumpu da radi u praznom hodu. Ne pokrećite ponovno u roku od trideset sekundi; tekućina u omotaču se treba slegnuti.
3. Ostavite usisni ventil otvorenim ako se pumpa uskoro ponovno pokreće, tako da kućište i usisni vod ostanu poplavljeni.
4. Za produženo stanje pripravnosti, izolirajte ispust pomoću nepovratnog ventila, držite kućište napunjeno i okrećite osovinu rukom svaka dva tjedna ako je pumpa bila u stanju mirovanja i tekućina ima tendenciju taloženja.
5. Ispraznite kućište, kućište brtve i rashladni plašt prije hladnog vremena. Zarobljena tekućina koja se širi unutar kućišta može ga napuknuti.
6. Na dužnosti odvodnje otpadnih voda, isperite kućište nakon isključivanja ako tekućina ima tendenciju taložiti krutine, i istovremeno očistite cjedilo.

Ponovno pokretanje nakon dugog razdoblja mirovanja zaslužuje svoju rutinu. Okrenite osovinu rukom kako biste provjerili da se ništa nije zaglavilo, provjerite je li kućište još uvijek napunjeno, potvrdite da je ispusni ventil u položaju za punjenje i zatim tretirajte pokretanje kao prvo pokretanje. Ako je crpka mjesecima mirovala, očekujte duže vrijeme punjenja pri prvom radu i pažljivije nego inače pratite ampermetar.

Intervali održavanja koji osiguravaju pouzdano punjenje

Samousisne pumpe rijetko se iznenada pokvare. Oni gube performanse u malim koracima, a porasti su vidljivi u rutinskim provjerama.

Dva mjerenja vrijede više od bilo kojeg vizualnog pregleda. Zazor habajućeg prstena, uzet mjeračima kroz usisni otvor, govori vam može li pumpa još uvijek stvoriti vakuum potreban za brzo punjenje. Trend vibracija ležaja govori vam razvija li se mehanički problem tjednima prije nego što postane kvar. Oba se brzo preuzimaju i oba pripadaju pisanom dnevniku.

Određivanje samousisne pumpe za stvarne uvjete rada

List sa specifikacijama je mjesto gdje se sprječava ili stvara većina operativnih problema. Pumpa odabrana samo na temelju protoka i glave loše će se puniti i brzo će se istrošiti ako su uvjeti usisavanja i svojstva tekućine ostavljeni prazni.

• Protok i ukupna visina u radnoj točki, a ne u najvećoj točki krivulje.
• Stvarno usisno podizanje od površine tekućine do središnje crte pumpe, plus duljina i promjer usisnog voda.
• Podaci o tekućini: specifična težina, viskoznost, temperatura, pH, veličina i koncentracija krutih tvari te je li tekućina sklona stvaranju pjene.
• Materijal izrade: lijevano željezo za neutralnu vodu, nehrđajući čelik ili legure za kemijske i soli opterećene zadatke, otvrdnuti materijali za abrazivne kaše.
• Metoda brtvljenja: mehanička brtva s ispravnim ispiranjem ili konstrukcija bez brtvila za zadatke gdje je ulazak zraka ili rizik od rada na suho visok.
• Podaci o motoru: snaga s odgovarajućom radnom marginom, napon, stupanj zaštite i klasa izolacije, s konstrukcijom otpornom na eksploziju gdje to okolina zahtijeva.
• Kontrola i zaštita: kontrola razine plovka ili elektrode, zaštita od rada na suho i pogon varijabilne frekvencije ako rad varira tijekom dana.

GZB serija samousisnih pumpi visoke učinkovitosti Samousisna pumpa koja štedi energiju s labirintskom brtvom za protok zraka i bez habanja mehaničke brtve, za prijenos kemikalija, pročišćavanje otpadnih voda, drenažu i navodnjavanje u rudarstvu. Pogledajte proizvod →

Pitanje energije također spada u specifikaciju. Samousisna pumpa koja radi dobro desno od svoje točke najbolje učinkovitosti troši više energije za isti protok i jače opterećuje ležajeve. Podrezivanje rotora ili promjena brzine s pogonom često povrati razliku u roku od godinu dana, osobito na dužnostima hlađenja, prijenosa i drenaže koje rade kontinuirano.

Kako tvorničko testiranje uklanja iznenađenja prije isporuke

Ponašanje pri punjenju može se izmjeriti na ispitnom stolu, a pumpe koje su testirane na performanse prije isporuke stižu na mjesto s mnogo manje problema pri puštanju u pogon. Sveobuhvatna platforma za testiranje crpki može provjeriti karakteristike protoka, visine, snage i punjenja u širokom rasponu veličina umjesto da se oslanja na provjeru na jednom mjestu.

Na strani proizvodnje, to znači mogućnost testiranja koja pokriva promjere crpki od otprilike 32 mm do 1200 mm, snagu motora od 1,1 kW do 1200 kW i napone napajanja od 380 V do 10 kV. Platforma s tim rasponom omogućuje provjeru iste obitelji pumpi na malim prijenosnim jedinicama i velikim drenažnim ili procesnim strojevima bez slanja kupčeve narudžbe trećoj strani.

Kapacitet proizvodnje važan je iz istog razloga. Dvije proizvodne baze s kombiniranim područjem koje se približava 60.000 četvornih metara, šest proizvodnih radionica, dvije radionice za montažu i jedna namjenska radionica za testiranje, opremljene s više od 160 kompleta opreme za strojnu obradu, omogućuju da rad na kućištu i rotoru, montaža i provjera performansi ostanu pod istim krovom. Projektni rad koji se provodi sa sveučilišnim istraživačkim timovima za tehnologiju fluida vraća se natrag u geometriju impelera, što je dio koji određuje i brzinu i učinkovitost punjenja.

Za kupca, praktična vrijednost je jednostavna. Uz isporuku zatražite zapisnik o ispitivanju: protok na radnoj točki, visina, apsorbirana snaga i vrijeme punjenja izmjereno na stolu. Ta četiri broja vam govore hoće li se crpka na vašem temelju ponašati onako kako je proračun obećao.

Često postavljana pitanja

Može li samousisna pumpa raditi na suho?

Samo nakratko. Pumpa treba tekućinu u kućištu kako bi stvorila vakuum koji izvlači zrak iz usisnog voda i odvodi toplinu od brtve i ležajeva. Kratka suha razdoblja od deset do šezdeset sekundi tijekom normalnog ciklusa punjenja dio su dizajna. Rad na suho nekoliko minuta zaredom oštetit će brtve, habanje prstenova i ležajeva, stoga ugradite zaštitu od rada na suho gdje je dovod tekućine nepouzdan.

Koliko dugo treba trajati temeljni premaz?

Za čistu vodu na 20 stupnjeva Celzijusa s pravilno napunjenim kućištem, očekujte 25 do 45 sekundi na visini od 2 m, 45 do 90 sekundi na 4 m i 90 do 150 sekundi na 6 m. Duži usisni vodovi i veća podizanja povećavaju te brojke. Sve što je dulje od približno dvostrukog očekivanog vremena ukazuje na ulazak zraka, začepljenu cjediljku ili nedovoljno punjenje kućišta.

Treba li pumpa nožni ventil?

Ako pumpa stoji iznad površine tekućine, nožni ventil održava usisni vod i kućište poplavljenima između zaustavljanja, tako da je sljedeće pokretanje kratko. Bez toga, vod se vraća i svako pokretanje postaje puni ciklus punjenja. Nožni ventil mora pravilno sjediti; istrošeno sjedište pretvara zatvoreni vod u nepropusni, a pumpa se ponaša kao da uopće nema nožni ventil.

Zašto pumpa stalno gubi napunjenost nakon što je satima normalno radila?

Dva uzroka pokrivaju većinu slučajeva. Vrtlog koji se formira na usisnom otvoru povlači zrak prema dolje s površine kada razina korita padne, a spoj koji drži u statičkim uvjetima može se malo otvoriti pod tekućim vakuumom. Povećajte potopljenost ili postavite pregradnu ploču, zatim provjerite usisne spojeve dok crpka radi.

Mogu li kontrolirati protok pomoću usisnog ventila?

Ne. Prigušivanje usisne strane snižava tlak na ušici rotora i gura pumpu prema kavitaciji, što se očituje kao buka, vibracije i brzo trošenje rotora i kućišta. Upravljajte protokom s ispusnim ventilom, s pogonom varijabilne frekvencije ili podešavanjem impelera u fazi odabira.

Koja je razlika između samousisne pumpe bez brtve i mehaničke brtve?

Pumpa s mehaničkom brtvom ima rotirajuću brtvu na mjestu gdje osovina prolazi kroz kućište; radi dobro kada je tekućina čista, brtva je dobro isprana i izbjegnut je rad na suho. Dizajn bez brtvi u potpunosti uklanja tu penetraciju, što eliminira brtvljenje kao put zraka i smanjuje osjetljivost na kratka sušna razdoblja. Konstrukcija bez brtve uobičajena je kada se crpka podiže iz korita i automatski pokreće.

Koliko visoko samousisna pumpa može podići vodu?

U teoriji, atmosferski tlak podržava oko 10,3 m vode na razini mora. U praksi, gubici trenjem, tlak pare tekućine i potrebna neto pozitivna usisna visina smanjuju to na otprilike 6 do 7 m za bistru hladnu vodu, a manje za vruće ili hlapljive tekućine. Većina industrijskih samousisnih modela ocijenjena je između 4 i 6 m, a boravak unutar tog raspona omogućuje brzo i pouzdano usisavanje.
